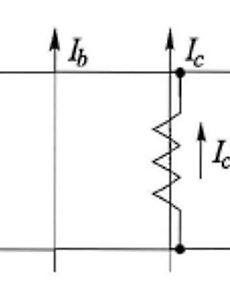

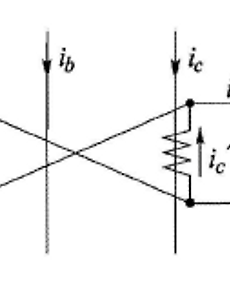

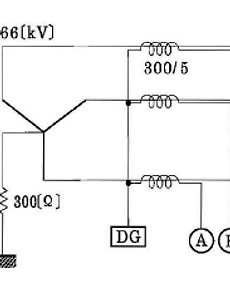

Study59 [전기기사/실기] 단답 38일차 PT/CT(5) 안녕하세요 :) 오늘도 전기기사 실기 문제를 가져왔습니다! 오늘 마지막으로 PT/CT 관련 문제는 거의 끝났다고 보시면 될 것 같습니다 ㅎㅎ Q. 다음 그림은 변류기를 영상 접속시켜 그 잔류 회로에 지락계전기 DG를 삽입시킨 것이다. 선로의 전압은 66kV, 중섬점에 300옴의 저항 접지로 하였고, 변류기의 변류비는 300/5A이다. 송전전력이 20000kW, 역률이 0.8(지상) 일 때, a상에 완전 지락사고가 발생하였다. 다음 각 물음에 답하시오. (단, 부하의 정상/역상 임피던스, 기타의 정수는 무시한다) (1) 지락계전지 DG에 흐르는 전류는 몇 A인가? (2) a상 전류계 A에 흐르는 전류는 몇 A인가? (3) b상 전류계 B에 흐르는 전류는 몇 A인가? (4) c상 전류계 C에 흐르는 전류는 .. 2023. 6. 19. [전기기사/실기] 단답 37일차_PT/CT(4) 안녕하세요~ 오늘도 어제에 이어 CT 문제를 가져왔습니다 :) 다만 어제 예고 드렸던대로 유형이 살짝 다르니 참고 부탁드려요 ㅎㅎ Q. 변류비 150/5인 변류기 2대를 그림과 같이 접속했을 때 전류계에 2.5A가 흘렀다. 1차 전류는? 정답) 해당 결선은 교차접속 이므로 (그림처럼 X로 교차 되어 있는 모습을 볼 수 있다) 따라서, 아래와 같은 공식을 사용할 수 있다. 여기서 언급하는 I2는 2차측 전류 (여기서 i) 이고, 교차접속에서는 가동접속과는 다르게 √3 을 곱해주는 것을 잊지 말아야합니다!! 2023.06.08 - [전기] - [전기기사/실기] 단답 36일차_PT/CT(3) [전기기사/실기] 단답 36일차_PT/CT(3)안녕하세요! 오늘은 PT/CT 관련 계산문제를 가져왔습니다 간단하게 바로.. 2023. 6. 9. [전기기사/실기] 단답 36일차_PT/CT(3) 안녕하세요! 오늘은 PT/CT 관련 계산문제를 가져왔습니다 간단하게 바로 보실까요? Q. 평형 3상 회로에 변류비 100/5인 변류기 2개를 그림과 같이 접속하였을 때 전류계에 3[A[의 전류가 흘렀다면, 1차 전류의 크기는 몇 인가? 정답) 일반적으로 변류기의 접속 방법은 가동접속과 차동접속 두가지로 나눠지는데요, 이번에 나온 접속은 가동 접속 입니다. 가동접속의 경우 I˙a = I˙c = 변류기에 흐르는 전류 (I) 이기 때문에 여기서 I˙(a) = 3 [A] 입니다. 또한, Ia x (5/100) = I˙a 이므로 1차 전류인 Ia = (100/5) x 3 = 60[A] 입니다. [간단하게 시험을 위한 공식이 필요하다면 가동접속에서 다음만 암기하자] 이렇게 변류기의 접속에 따른 1차 전류 크기를 구.. 2023. 6. 8. [전기기사/실기] 단답 35일_PT/CT (2) 안녕하세요! 직장인 변리사 입니다 :) 오늘은 어제에 이어서 PT/CT 두번째 시간으로 찾아왔습니다 먼저 문제를 볼까요? Q. 사용 중인 변류기 2차측을 개로하면 변류기에는 어떤 현상이 발생하는지 원인과 결과를 서술하시오 - 원인 : - 결과 : 저번시간에는 PT를 다뤄봤으니 오늘 CT를 같이 보고 있는데요~! PT처럼 CT또한 2차측에 문제가 생길때를 중요하게 생각해야하는데요...! 그럼 정답을 같이 볼까요?? 정답) - 원인 : 변류기 1차측 부하 전류가 모두 여자 전류가 되어 변류기 2차측에 고전압을 유기 - 결과 : 변류기의 절연 파괴가능 이렇게 2차측에 고전압이 유기될 수 있기에 항상 변류기를 점검할때는 2차측을 "단락" 시켜놓고 수행해야한다고 하는거니 꼭 꼭 참고 부탁드립니다. 오늘은 여기까지.. 2023. 6. 7. [전기기사/실기] 단답 34일_PT/CT 안녕하세요! 직상인 변리사에요! 오랜만에 찾아와서 죄송합니다..ㅠㅠ 왜이렇게 바쁜지 모르겠어요 요새 ㅋㅋㅋ 각설하고 빨리 문제를 다시 보도록 하겠습니다 :) Q. 계기용 변압기 1차측 및 2차측에 퓨즈를 부착하는지의 여부를 밝히고, 퓨즈 부착하는 경우 이유 설명. - 여부 : - 이유 : 우리가 공부하다보면 흔하게 만나는 PT/CT에 대해서 드디어 시작했어요 전기 세계에서는 PT/CT는 굉장히 중요한 요소이기 떄문에 이에 맞는 문제가 자주 출제되었고, 현재 진행형입니다! 따라서 여러분도 문제를 잘 파악해서 맞추면 좋을 것 같아요! 정답) - 여부 : PT 1차측 및 2차측에 부착한다 - 이유 : 계기용 변압기 2차 부하의 단락 및 과부하 또는 계기용 변압기 단락시 퓨즈가 차단되어 사고 확대 방지 항상 P.. 2023. 5. 11. [전기기사/실기] 단답 33일_축전지 설비 (4) 안녕하세요! 직장인 변리사입니다 :) 오늘은 축전지 문제에서의 꽃이라고 할 수 잇는 축전지 용량 계산 문제를 다뤄보려고 합니다. 계산 문제이기도 하지만 만약 시험에서 나온다면 그래도 거저 준다는 느낌이기 떄문에 꼭 잊지말고 공식 암기해서 정답 맞추면 좋을 것 같습니다! Q. 아래 그림과 같은 방전 특성을 같는 부하에 필요한 축전 용량[Ah]을 구하시오 사실 축전지 용량 구하는 문제를 보면 공식이 생각보다 어렵게 보여지기 복잡해 보일때도 있는데 제가 말씀드리는건 단 하나, 도형의 넓이를 구하면 됩니다! 또한, 공식에서 넓이를 다 더한뒤 보수율로 나눠주는 것도 잊으면 안됩니다! 정답) 여러 문제집을 보면 공식이라고 해서 길게 식을 적어놨지만, 결국 다 넓이를 구하는 개념이기때문에 외우지 말고 나오면 바로 풀.. 2023. 4. 27. [전기기사/실기] 단답 32일_축전지 설비 (3) 안녕하세요! 오늘도 어제에이어 축전지 충전방식에 대해서 알아볼 예정입니다 :) 충전방식에 대한 문제는 오늘이 마지막이니 오늘까지 가져온 내용을 바탕으로 학습해두시면 좋을 것 같아요! Q. 다음 축전지에 관한 물음에 답하시오 (1) 축전지의 자기 방전을 보충함과 동시에 사용 부하에 대한 전력 공급은 충전기가 부담하도록 하되 충전기가 부담하기 어려운 일시적인 대전류 부하는 축전지가 부담하도록 하는 방식은? (2) 각 전해조에 일어나는 전위차를 보정하기 위해 1~3개월 마다 1회씩 정전압으로 10~12시간 충전하는 방식은? 바로 정답을 알아볼까요? 지난시간 5개의 충전방식에 대해서 고민해보세요! 정답) (1) 부동 충전 방식 (2) 균등 충전 방식 어제 문제에 이어서 오늘 문제까지 꼭 확인해서 축전지의 충전방.. 2023. 4. 26. [전기기사/실기] 단답 31일_축전지 설비 (2) 안녕하세요 :) 오늘도 저번에 이어서 축전지 설비를 진행해보려고 합니다! 곧바로 문제를 볼까요? Q. 다음과 같은 충전방식에 대해 간단히 설명하시오. (1) 보통충전 (2) 세류충전 (3) 균등충전 (4) 부동충전 (5) 급속충전 드디어 이 문제가 나왔습니다..! 굉장히 이런 문제는 풀기 싫은 문제이긴 하지만 꼭, 이러한 내용에 대해서는 알아야 다른 문제를 풀기 좋기에 이번에 꼭 짚고 넘어가야 합니다. 정답) (1) 보통충전 - 필요할 때마다 표준 시간율로 소정의 충전을 하는 방식 (2) 세류충전 - 축전지의 자기 방전을 보충하기 위하여 부하가 없는 상태에서 미소 전류로 항상 충전하는 방식 (3) 균등충전 - 각 전해조에서 일어나는 전위차를 보정하기 위하여 1~3개월 마다 1회, 정전압 충전하여 각 전해.. 2023. 4. 25. [산안기/필답] 필답형 10일차_건설안전 안녕하세요! 오랜만에 산안기 필답형으로 찾아 왔습니다 :) 산안기 필답형에서 오늘은 건설안전 파트로 시작해 보겠습니다 :) (저번에도 건설안전이었지만..^^) Q. 와이어 로프 사용금지 기준 3가지를 서술하시오 읭..? 와이어 로프가 뭐람..? 이라고 생각하실 분들이 있으실까봐 아래와 같이 사진 첨부드려요! 정답) (1) 이음매가 있는 것, 꼬인 것 (2) 한 꼬임에서 끊어진 소선의 수가 10% 이상 (3) 지름의 감소가 공칭지름의 7% 초과 사실 안전 관련 부분은 해당 학과를 나오지 않은 이상 일반 사람들에게는 생소하게 다가올 수 있어요 따라서 해당 내용을 외우는 것 뿐만아니라 정확한 퍼센트와 이상/초과에 대해서도 정확하게 알고 있어야해요! 2023. 4. 24. 이전 1 2 3 4 ··· 7 다음
